Практически каждый, кто жил во времена аналогового телевидения, хотя бы раз видел загадочную картинку с кругами, полосами и геометрическими фигурами. Она могла часами оставаться на экране вместо фильмов или телепередач. Многие воспринимали ее как обычную заставку. На самом деле это был важный технический инструмент, без которого работа телевидения была бы намного сложнее.
Сегодня подобные изображения почти исчезли. Современные цифровые технологии заменили старые способы контроля сигнала. Однако испытательная таблица навсегда вошла в историю телевидения. Она помогала инженерам контролировать качество вещания, а зрителям — правильно настраивать свои телевизоры.
Для многих людей такая таблица стала настоящим символом эпохи. Она появлялась ранним утром перед началом эфира и оставалась на экране после окончания программ. Именно поэтому миллионы зрителей до сих пор хорошо помнят этот необычный рисунок.
Что представляла собой испытательная таблица

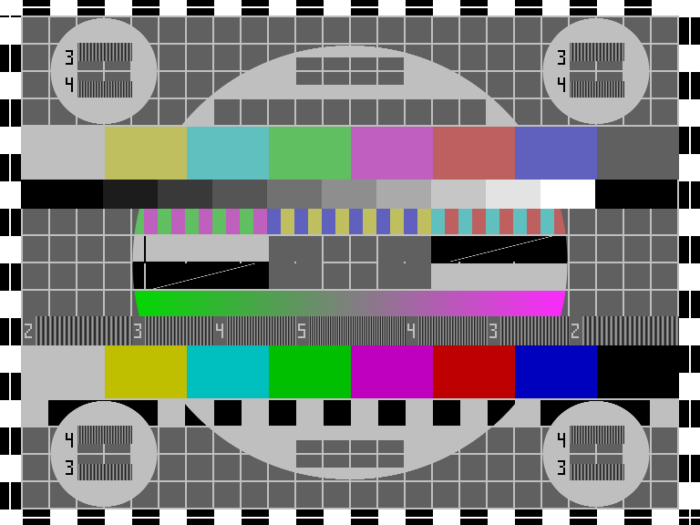

Официальное название изображения — телевизионная испытательная таблица. В Советском Союзе использовалась УЭИТ — Универсальная электронная испытательная таблица. Ее разработали специально для цветного телевидения стандарта SECAM.
На первый взгляд таблица выглядела как случайный набор линий, кругов и цветных полос. На самом деле каждый элемент имел свое назначение. Все детали изображения помогали проверить работу телевизионного оборудования.
Инженеры тщательно рассчитали размеры каждой линии. Благодаря этому даже небольшие отклонения становились сразу заметны. Любое искажение изображения говорило о возникшей проблеме.
Для чего нужен был круг в центре
Самым заметным элементом таблицы был большой круг. Он использовался для проверки геометрии изображения. Если телевизор работал правильно, круг оставался идеально ровным.
Если же изображение растягивалось по горизонтали или вертикали, круг превращался в овал. Это означало, что телевизор нуждается в настройке. Иногда подобные искажения появлялись из-за неисправности электронных компонентов.
Такой простой способ позволял буквально за несколько секунд определить, правильно ли работает кинескоп и система развертки.
Зачем на таблице было так много линий
Вертикальные и горизонтальные линии выполняли не декоративную функцию. Они помогали проверить линейность изображения. Если линии изгибались или меняли расстояние между собой, инженеры понимали, что оборудование работает неправильно.
Мелкие полоски использовались для проверки четкости. Чем лучше телевизор отображал тонкие детали, тем выше было качество изображения. Если штрихи сливались между собой, это говорило о снижении разрешения или неправильной фокусировке кинескопа.
По этим элементам специалисты могли быстро определить, требуется ли дополнительная настройка телевизионной аппаратуры.
Почему цветные полосы были такими важными
Цветные участки испытательной таблицы позволяли проверить правильность цветопередачи. Они особенно пригодились после появления цветного телевидения. До этого подобная проверка была не нужна.
Если телевизор показывал цвета неправильно, это становилось заметно сразу. Например, белый цвет мог приобрести синеватый или красноватый оттенок. Иногда зеленый цвет выглядел слишком ярким, а красный — слишком темным.
Используя испытательную таблицу, мастер быстро находил проблему. После регулировки изображение снова становилось естественным.
Рядом с цветными полосами находились участки разных оттенков серого. Они помогали правильно выставить яркость и контрастность. При хорошей настройке были видны все переходы между темными и светлыми участками.
Почему вместе с изображением звучал постоянный сигнал
Во время показа испытательной таблицы зрители часто слышали непрерывный звуковой тон. Он тоже выполнял важную задачу. Такой сигнал позволял проверить качество передачи звука.
Если появлялись шумы, треск или посторонние помехи, инженеры быстро находили неисправность. Это помогало устранить проблему еще до начала телевизионного эфира.
Звуковой сигнал также использовали специалисты сервисных мастерских. С его помощью они проверяли работу динамиков и звуковых трактов телевизоров после ремонта.
Почему испытательная таблица могла оставаться на экране несколько часов
Сегодня телеканалы вещают практически круглосуточно. Во времена СССР ситуация была совсем другой. Передачи выходили только по расписанию. После окончания программ эфир временно прекращался.
Именно тогда на экране появлялась испытательная таблица. Она не просто заполняла эфир. В это время телевизионные центры обслуживали оборудование, проверяли передатчики и контролировали качество сигнала.
Инженеры наблюдали за изображением на протяжении нескольких часов. Если где-то возникали помехи, изменения становились заметны почти сразу. Это позволяло устранить неисправность еще до выхода очередной телепередачи.
Испытательная таблица приносила пользу и обычным зрителям. Многие владельцы телевизоров самостоятельно регулировали яркость, контрастность и цветность именно по этому изображению. В те годы автоматической калибровки еще не существовало, поэтому подобная настройка считалась обычной процедурой.
Испытательные таблицы в разных странах мира
Испытательные таблицы использовались не только в СССР. Почти каждая страна, развивавшая телевидение, создавала собственные тестовые изображения.
В Великобритании известной стала таблица Test Card F. На ней изображалась девочка с куклой. Эта картинка стала символом британского телевидения.
В США применялись тестовые изображения формата Indian Head. Они использовались для проверки черно-белого телевидения.
В Германии, Франции, Японии и других странах также существовали свои варианты тестовых таблиц. Несмотря на разный внешний вид, принцип работы был одинаковым.
Все они помогали инженерам контролировать качество сигнала. Также они позволяли настраивать телевизоры с максимальной точностью.
Почему испытательные таблицы исчезли с экранов
С развитием цифрового телевидения необходимость в постоянной трансляции испытательных изображений исчезла. Новые технологии изменили сам принцип передачи сигнала.
Цифровые системы автоматически проверяют качество изображения и звука. Поэтому отдельные тестовые таблицы больше не нужны.
Современные телевизоры также стали умнее. Большинство параметров изображения настраивается автоматически еще на заводе.
Пользователь может изменить настройки вручную. Однако в этом уже нет необходимости, как раньше.
Где используются тестовые таблицы сегодня
Несмотря на исчезновение из эфира, испытательные изображения продолжают использоваться. Они востребованы в сервисных центрах и лабораториях.
Инженеры применяют их для проверки мониторов, телевизоров и проекторов. Такие изображения помогают выявить дефекты матрицы и битые пиксели.
Также тестовые таблицы используют разработчики техники. Они помогают оценивать качество новых экранов перед выпуском устройств.
Даже обычные пользователи иногда применяют такие изображения. Их можно скачать и использовать для настройки домашнего монитора.
С их помощью легко проверить яркость, контрастность и равномерность подсветки.
Почему эта таблица стала символом эпохи
Для миллионов людей испытательная таблица стала частью повседневной жизни. Она открывала и завершала телевизионный день.
Ее появление означало либо начало эфира, либо техническую паузу. Поэтому она прочно закрепилась в памяти зрителей.
Сегодня эта картинка вызывает ностальгию. Особенно у тех, кто вырос в эпоху аналогового телевидения.
Для молодого поколения это уже история. Но очень интересная история развития технологий.
Она показывает, насколько сложным было телевидение раньше. И сколько работы требовалось для простого изображения на экране.
Заключение
Испытательная телевизионная таблица — это не просто картинка. Это важный инструмент контроля качества вещания.
Она помогала инженерам, мастерам и обычным зрителям. С ее помощью настраивали телевизоры и проверяли сигнал.
Сегодня она ушла в прошлое. Но ее значение в истории телевидения остается огромным.
